TH水溫水位控制器

發布者:admin1    發布時間:2015-09-07
產品描述:綜合水溫控制和水位控制的全部功能,全自動加熱保溫、補水、溫度報警與水位報警。無需人員值守、安全、穩定、可靠。
產品介紹

一、T-H型 智能水溫水位控制器概述

    T-H水溫水位控制機是由TH主機、溫度傳感器、水位變送器等組成。其中,主機采用了XM-T智能溫度調節器和XM-H智能液位調節器的功能組合,配以優質繼電器、按鈕、指示燈等,整機形式國內唯一,整機性能穩定可靠。

    用途:開式水箱直接加熱系統

    控制對象:電動閥

    控制方案:按設定水位開/關進水電動閥,同時,按設定溫度開/關進汽電動閥。

    主要功能:水溫顯示,水溫設定,水深顯示,水位設定,全自動運行。

    T-H水溫水位控制機型號表示說明:T①-H②

    ①—表示水溫水位控制機中蒸汽電動閥門的口徑

    ②—表示表示水溫水位控制機中水電動閥的口徑



 二、T-H型 智能水溫水位控制器技術參數

電源

220V 50Hz

額定容量

600W

檢測水深

0~100m

檢測水溫

0~150

控制靈敏度

水深±0.01m,水溫±0.5

水位變送器安裝距離

500m(變送器信號:24VDC/4~20mA二線制

感溫器安裝距離

300m(感溫器信號:電阻值)

主機工作環境

溫度-30~45℃,濕度﹤85%RH,無凝露

功耗

30W

噪聲

30dB

主機外形尺寸

500×寬370×厚180mm

主機安裝形式

掛式(掛孔2-Φ8×10,孔距260mm





三、T-H型 智能水溫水位控制器安裝

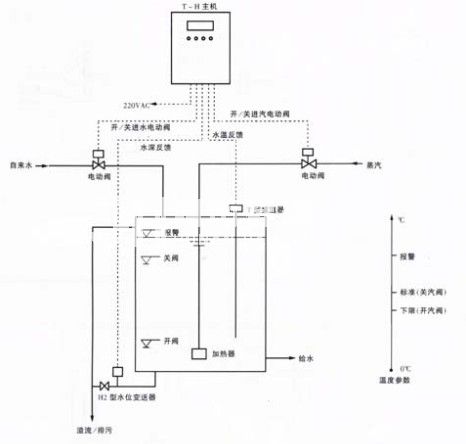

四、T-H型 智能水溫水位控制器應用

    T-H水溫水位控制機的工作過程:

當水溫低于設定下限溫度時,打開進汽電動閥加熱;當水溫上升至設定標準溫度時,關閉進汽電動閥,停止加熱。另一方面,當水深降至設定開閥水位時,打開進水電動閥加水;當水位上升至設定最高關閥水位時,關閉進水電動閥,停止加水。當水溫高于設定報警溫度時,以及,當水深高于設定報警水位時,水溫水位控制機會發出報警提示。

    水溫水位控制機可實現水溫-水位聯控:當水深低于開閥水位時,進汽電動閥關閉,避免蒸汽外泄。
