HX蒸汽加熱消聲器

發布者:admin    發布時間:2015-09-17
產品描述:HX浸沒式汽水混合器,蒸汽與水直接混合加熱,無噪音,無振動,熱效率100%。實用新型專利23年,廣泛應用于蒸汽熱水箱系統,可以反復加熱,無溫水浪費。
產品介紹

一、HX蒸汽加熱消聲器特點
    HX蒸汽加熱消聲器相當于把蒸汽直接引入水中,但克服了噪聲大、加熱不穩定、冷熱水分區等根本缺陷。
    1
、靜音、無振動:HX蒸汽加熱消聲器采用內部旋流消聲結構,噪聲低于50dB,無振動;
    2
、熱效率高:蒸汽直接通入水中,無冷凝水所帶走的熱量損失,熱效率100%,高效節能;
    3
、投資。HX蒸汽加熱消聲器價格遠低于殼管式換熱器,在熱水箱設置位置高時,可省卻熱水泵;
    4
、重復加熱:采用HX蒸汽加熱消聲器時,汽水分開控制,反復加熱水箱中的水,無需放干箱內余水;
    5
、安裝維護簡便:HX蒸汽加熱消聲器外形尺寸小。

二、HX蒸汽加熱消聲器外形尺寸



型號

HX-25

HX-32

HX-40

HX-50

HX-65

HX-80

HX-100

HX-125

HX-150

外形參數    mm

A

160

160

160

180

180

220

220

220

220

B

90

90

90

110

110

130

130

130

130

D

159

159

159

219

219

219

219

273

325

d

115

135

145

160

180

195

215

245

285

重量

kg

5

6

8

10

12

15

20

25

30

  型號尾注:Z鑄鋼材質,G碳鋼材質,C不銹鋼材質;S管螺紋絲口連接方式,F法蘭連接方式。



三、HX蒸汽加熱消聲器設計選型
    HX蒸汽加熱消聲器有額定的蒸汽耗量指標,設計時根據實際所需要的蒸汽耗量,選用一臺或多臺蒸汽加熱消聲器。實際所需蒸汽耗量可參照以下公式:(用于間斷加熱;用于連續加熱。)確定如下:
......

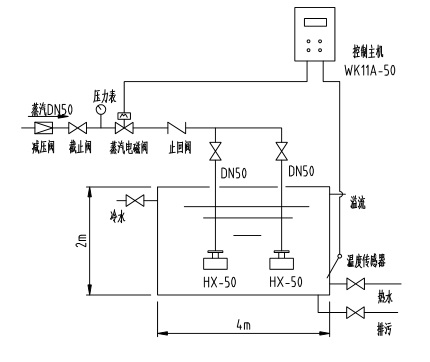

四、HX蒸汽加熱消聲器安裝使用
    HX蒸汽加熱消聲器為法蘭接口,將蒸汽管接入水箱(水池)內,用法蘭連接。
    1
、單臺蒸汽加熱消聲器應安裝在水箱中間位置,多臺并聯使用時,應均勻布置;
    2
、蒸汽加熱消聲器底部距水箱底部200mm左右,且應保證水淹沒混合器100mm以上;
    3
、引入水箱中的蒸汽管道應固定,不應有松動現象;
    4
、蒸汽管道上在靠近水源側安裝止回閥,防止發生水倒流事故;
    5
、蒸汽管內若有雜質(新裝管道,久用管道),必須安裝過濾器;
