SQS型生水加熱器

發布者:admin    發布時間:2015-09-17
產品描述:加熱溫差20℃-25℃,流量60-1200噸/小時,廣泛應用于生水預熱水處理系統。生水加熱器,蒸汽與水直接混合加熱,無噪音,無振動,熱效率100%。
產品介紹



一、SQS生水加熱器 產品簡介

    生水加熱器是一種裝設于管道上直接式加熱設備,具有熱效率高、噪聲低、安裝簡單、不占空間等特點,廣泛應用于生水預熱處理系統。

生水加熱器結構如圖所示,核心部件為拉法爾噴管,水流與從斜孔噴入的蒸汽充分混合后流出,殼體內填有金屬填料,消除噪聲。

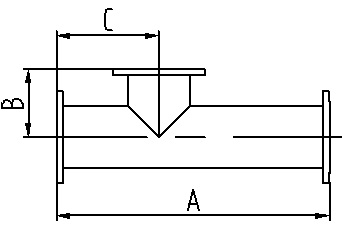

二、水加熱器 外型尺寸

SQS生水加熱器

-250
-60

-250
-105

-250
-165

-250
-300

-300
-500

-400
-800

-500
-1200

額定流量(m3/h

60

105

165

300

500

800

1200

工作壓力(MPa

1.0

1.0

1.0

1.0

1.0

1.0

1.0

參考凈重(kg

200

200

200

200

240

400

500

運行重量(kg

260

260

260

260

330

500

660

噪聲(dB

≤65

≤65

≤65

≤65

≤65

Amm

1200

1200

1200

1600

1600

Bmm

300

300

320

360

400

Cmm

450

450

550

550

600

水側法蘭

DN250

DN250

DN300

DN400

DN500

汽側法蘭

DN150

DN150

DN200

DN250

DN300

    生水加熱器,加熱的水溫差20℃-25℃



三 SQS生水加熱器 選型參考
   生水加熱器可用于中水預熱處理系統,根據實際水流量選用生水加熱器。
    1
、生水加熱器未通入蒸汽時,額定流量下水頭損失為5m H2O,通入蒸汽后水頭損失可按1m H2O考慮;
    2
、蒸汽壓力大于水壓0.05MPa以上;
    3
、生水加熱器用于生活熱水系統時應設置中間水箱,不能直接進入淋浴器,防止意外事故發生;
    4
、生水加熱器適宜安裝在水泵的吸水側。


四、SQS生水加熱器 安裝使用
    1
生水加熱器可水平安裝,必須設置安裝支架,蒸汽入口朝上;
    2
生水加熱器前后裝設閥門、壓力表及溫度計,以便于觀察和調節加熱器工作狀況;
    3
.啟動時,應先通水,再通汽;停機時,先關斷汽源,再斷水。
