鋼制繞片熱鍍鋅翅片管

發布者:admin1    發布時間:2014-09-07
產品描述:鋼制繞片熱鍍鋅翅片管,工作溫度:200℃;特性:郊區環境標準使用50年;市區或近海區域標準使用20年.經西安交大熱工實驗室測試,接觸熱阻小,性能高,持久耐用。
產品介紹

一、鋼制繞片熱鍍鋅翅片管概述:

     鋼制繞片熱鍍鋅翅片管是采用直繞式加工工藝,即在一根優質無縫鋼管上,通過專用繞片機,把優質鋼帶靠機械力緊密、均勻地纏繞在基管外表面,兩端進行點焊固定;然后將鋼制繞片翅片管整體進行熱鍍鋅處理。



二、鋼制繞片熱鍍鋅翅片管特點:

1、翅片緊密的纏繞在基管外表面,經西安交大熱工實驗室測試,其接觸熱阻小,傳熱性能高。

2、持久耐用:在郊區環境下,標準的熱鍍鋅防銹厚度可保持50年以上而不必修補;在市區或近海區域,標準的熱

     鍍鋅防銹層則可保持20年而不必修補;
3
、可靠性好:鍍鋅層與鋼材間是冶金結合,成為鋼表面的一部份,因此鍍層的持久性較為可靠;
4
、鍍層的韌性強:鍍鋅層形成一種特別的冶金結構,這種結構能承受在運送及使用時受到機械損傷;
5
、全面性保護:鍍件的每一部分都能鍍上鋅,即使在凹陷處、尖角及隱藏處都能受到全面保護;

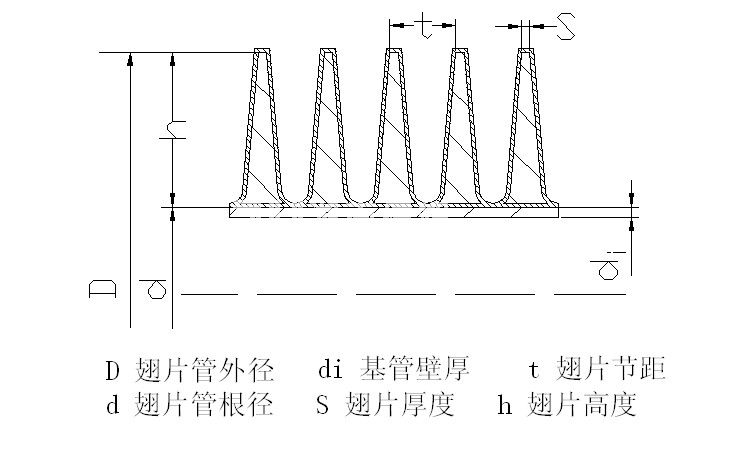

三、鋼制繞片熱鍍鋅翅片管結構示意圖:






四、鋼制繞片熱鍍鋅翅片管型號及規格:





翅 片



翅 片

根 徑

基 管

壁 厚

翅 片

節 距

翅 片

厚 度



單位長度

外表面積



翅化比

最高

溫度

工作

壓力

D

(mm)

d

(mm)

di

(mm)

t

(mm)

S

(mm)

Sw

(m2/m)

ε(Sw/Sn)

MPa

SD-18*2

38

18

2

3

0.3

0.64

13.9

200

1.0

    -22*2

42

22

2

5

0.5

0.54

14.2

200

1.0

      -25*2.5

45

25

2.5

6

0.5

0.45

14.42

200

1.0

   -22*2

54

22

2

5

0.5

0.85

21.8

200

1.0

   -40*3

88

40

3

12

0.5

0.94

32.2

200

1.0

   -57*3

121

57

3

16

0.5

1.30

38.6

200

1.0
