您現在的位置:首頁 > 產品中心 > 汽水混合器

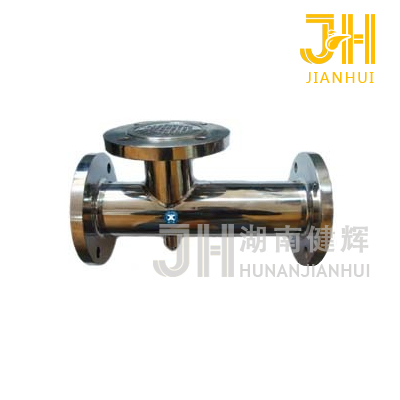

JHHQS管道式汽水混合器

發布者:admin    發布時間:2016-04-19
產品描述:行業最權威推薦25年,廣泛應用于熱水循環采暖、容器加熱保溫系統。JHHQS型汽水混合器,蒸汽與水直接混合加熱,無噪音,無振動,熱效率100%。
產品介紹

一、JHHQS汽水混合器 概述
    JHHQS汽水混合器
是一種裝設于管道上直接式加熱設備,具有熱效率高、噪聲低、安裝簡單、不占空間等特點,
廣泛應用于采暖、空調中加熱系統。
    JHHQS
汽水混合器結構如圖所示,核心部件為拉法爾噴管,從喉口噴入的水流與從斜孔噴入的蒸汽充分混合后流出,生產熱水。蒸汽和水在高速流動中混合,無噪音、無振動。

二、JHHQS汽水混合器 外型尺寸

JHHQS

-40-1.2

-40-2.5

-65-4.5

-65-7

-65-10

-125-16

-125-25

-125-35

-250-60

-250-105

-250-165

額定流量(m3/h)

1.2

2.5

4.5

7

10

16

25

35

60

105

165

設計壓力(MPa)

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

凈重(kg)

8

8

15

15

15

50

50

50

200

200

200

運行重量(kg)

8.5

8.5

16

16

16

58

58

58

260

260

260

噪聲(dB)

≤65

≤65

≤65

≤65

≤65

≤65

≤65

≤65

≤65

≤65

≤65

A(mm)

240

240

360

360

360

660

660

660

1200

1200

1200

B(mm)

105

105

130

130

130

170

170

170

300

300

300

C(mm)

105

105

130

130

130

220

220

220

450

450

450

水側法蘭(DN)

40

40

65

65

65

125

125

125

250

250

250

汽側法蘭(DN)

40

40

65

65

65

125

125

125

250

250

250



三、JHHQS汽水混合器 選型參考
JHHQS
汽水混合器可用于空調采暖、衛生熱水的加熱系統,根據實際水流量的蒸汽耗量選用加熱器。
1
、混合器未通入蒸汽時,額定流量下,水頭損失為5mH2O,通入蒸汽后,水頭損失可按1mH2O考慮;
2
、蒸汽壓力大于水壓0.05MPa以上;
3
、混合器用于生活熱水系統時應設置中間水箱,不能直接進入淋浴器,防止意外事故發生;
4
、混合器適宜安裝在水泵的吸水側。



四、JHHQS汽水混合器 安裝與使用
1
.混合器可水平安裝,也可以豎直向上安裝,蒸汽入口應向上或水平;
2
.混合器前后裝設閥門、壓力表及溫度計,以便于觀察和調節加熱器工作狀況;
3
.混合器啟動時,應先通水,再通汽;停機時,先關斷汽源,再斷水。
