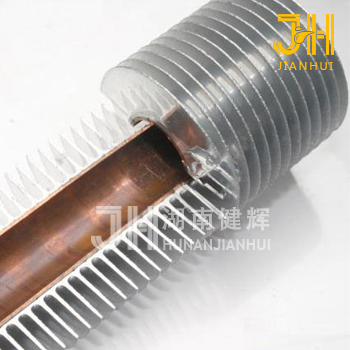

一、銅鋁復合翅片管概述：
銅鋁復合翅片管其加工工藝由鋁管與銅管先加工成雙金屬復合管，再經機械冷軋，利用鋁管的物理特性，制成以銅管為芯的管與冷軋成的鋁翅片緊密結合為一體的翅片管。銅鋁復合翅片管散熱器廣泛應用于在采暖空調工程中進行濕式冷卻時易排除翅片外表面凝結水，在干燥加熱及其它熱交換場合不易結塵、結垢。
二、銅鋁復合翅片管特點：
1.具有結合緊密，熱阻小，傳熱性能好；
2. 強度高、流動損失��；
3. 防腐蝕性能強，在長期冷熱工情況下不易變形、工作壽命長

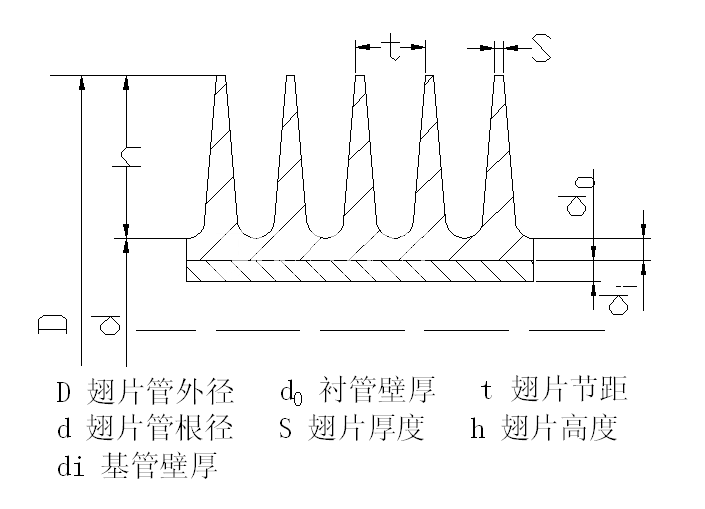

三、銅鋁復合翅片管結構示意圖：
四、銅鋁復合翅片管型號、規格：
|
型號 |
翅片 外徑 |
翅片根徑 |
翅管孔徑 |
翅片節距 |
翅片厚度 |
單位長度 外表面積 |
翅化比 |
最高 溫度 |
工作 壓力 |
|
D (mm) |
d (mm) |
di (mm) |
t (mm) |
S (mm) |
Sw (m2/m) |
ε(Sw/Sn) |
℃ |
MPa |
|
|
UR-16*1 |
36 |
16 |
2 |
3 |
0.3 |
0.55 |
12.6 |
300 |
0.6 |
|
-18*1 |
38 |
18 |
2 |
3 |
0.3 |
0.64 |
13.2 |
300 |
0.6 |
|
-22*1 |
44 |
22 |
2 |
3 |
0.3 |
0.74 |
15.3 |
300 |
0.6 |
|
-25*1 |
45 |
25 |
2 |
3 |
0.3 |
0.81 |
16.4 |
300 |
0.6 |
