JHYZ暖氣片

發布者:admin1    發布時間:2015-09-07
產品描述:YZ系針對鑄鐵暖氣片及其他鋼制暖氣片工作壓力低,傳熱系數低的缺點,在JHTZ采暖散熱器之后,又開發設計的一種新型產品。
產品介紹

一、YZ暖氣片概述

   1. YZ暖氣片系針對鑄鐵暖氣片及其他鋼制暖氣片工作壓力低,傳熱系數低的缺點,在TZ采暖散熱器之后,

      又開發設計的一種新型產品;

   2. YZ暖氣片體積小、重量輕、承壓高、安裝方便、外形美觀、散熱面積大,價格低廉;

   3. YZ暖氣片是一種通用型采暖散熱器。



二、YZ暖氣片結構及特性

  1.YZ暖氣片采用先進工藝,把0.5×16mm的鋼帶用專機繞片于Φ22×2的無縫鋼管上,

    使散熱翅片與散熱管接觸緊而廣,成渾然一體,傳熱性能良好、穩定,且耐腐蝕。

  2.YZ暖氣片一般為落地安裝,也可改為掛墻安裝,進出口接管一般為Dg20,分正,反面;

  3.YZ暖氣片型號表示:YZ-Ⅰ(Ⅱ)-□□

                      Ⅰ(Ⅱ)—表示一排管(二排管)

                       □□—暖氣片長度分米化整

  4.YZ暖氣片適用熱媒:蒸汽、熱水。

  5.YZ暖氣片蒸汽最大工作壓力:1.0MPa;

  6.YZ暖氣片工作水溫:130℃70℃






三、YZ暖氣片 有關數據

 1.YZ暖氣片傳熱系數KW/m²·h·℃

熱水△t=tpj-tm

蒸汽(表壓MPa

符號意義:

tpj:熱媒平均溫度。

Tm:室內采暖計算溫度。

30-50

60-80

0.07

0.1以上

4.5

5.5

6.5

7.2

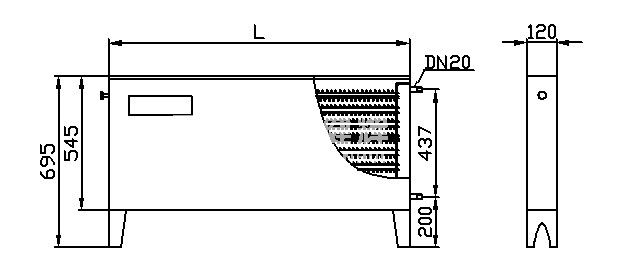

 2YZ暖氣片外形尺寸,技術參數表

規格

YZ-I(II)-5

YZ-I(II)-6

YZ-I(II)-7

YZ-I(II)-10

YZ-I(II)-12

Lmm

520

620

720

1020

1220

散熱面積(m²/臺)

YZ-I-

2.5

3

3.5

5

6

YZ-II-

5

6

7

10

12

水容量(升/臺)

YZ-I-

2.2

2.4

2.6

3.0

3.6

YZ-II-

3.2

3.6

4

5

6



 3YZ暖氣片在不同蒸汽工作壓力工況下散熱量表      單位



室內溫度
 ()

蒸汽壓力
MPa

YZ

YZ

YZ

YZ

YZ

YZ

YZ

YZ

YZ

YZ

-I-5

-II-5

-I-6

-II-6

-I-7

-II-7

-I-10

-II-10

-I-12

-II-12

5

0.07

2074

3940

2489

4728

2904

5518

4153

7890

4984

9468

0.2

2673

5078

3208

6094

3743

7111

5353

10169

6423

12203

0.3

2881

5475

3457

6570

4035

7667

5769

10964

6923

13157

10

0.07

1797

3761

2375

4513

5771

5267

3963

7523

4756

9038

0.2

2568

4880

3082

5856

3596

6834

5143

9773

6171

11728

0.3

2777

5276

3332

6331

3889

7389

5561

10566

6673

12679

14

0.07

1904

3617

2285

4340

2666

5065

3813

7243

4575

8692

0.2

2485

4721

2982

5665

3480

6611

4976

9454

5972

11345

0.3

2694

5118

3233

6142

3773

7167

5395

10249

6474

12299

16

0.07

1688

3545

2239

4255

2613

4964

3732

7091

4479

8510

0.2

2443

4642

2932

5570

3420

6498

4886

9283

5863

11140

0.3

2652

5038

3182

6046

3712

7054

5304

10077

3641

12092

20

0.07

1791

3402

2149

4083

2507

4763

3582

6805

4298

8166

0.2

2359

4483

2831

5380

3303

6276

4719

8966

5663

10759

0.3

2568

4880

3082

5856

3596

6832

5136

9759

6164

11711

25

0.07

1696

3223

2036

3867

2357

4512

3393

6446

4071

7735

0.2

2255

4285

2706

5141

3157

5998

4510

8569

5412

10283

0.3

2464

4681

2957

5616

3449

6554

4928

9363

5913

11235



 4.YZ暖氣片在不同熱水溫度工況下散熱量表          單位W

室內溫度
(℃)

熱水溫度
(℃)

YZ

YZ

YZ

YZ

YZ

YZ

YZ

YZ

YZ

YZ

-I-5

-II-5

-I-6

-II-6

-I-7

-II-7

-I-10

-II-10

-I-12

-II-12

5

95-70

1236

2348

1483

2818

1730

3288

2482

4697

2966

5636

130-70

1515

2879

1818

3454

2121

4030

3031

5758

3637

6909

10

95-70

1156

2197

1387

2636

1618

3076

2312

4394

2775

5273

130-70

1435

2726

1723

3273

2010

3813

2871

5455

3445

6454

14

95-70

1092

2075

1310

2490

1529

2906

2187

4155

2624

6986

130-70

1371

2605

1645

3126

1920

3648

2746

5216

3295

6260

16

95-70

1060

2014

1272

2417

1484

2820

2123

4033

2547

4840

130-70

1340

2546

1608

3055

1877

3656

2683

5099

3220

6188

20

95-70

997

1894

1196

2273

1396

2653

1993

3793

2396

4552

130-70

1276

2424

1531

2909

1787

3395

2555

4855

3066

8526

25

95-70

833

1586

1000

1899

1167

2216

1668

3169

2002

3803

130-70

1196

2272

1435

2727

1675

3182

2395

4551

2871

5461
